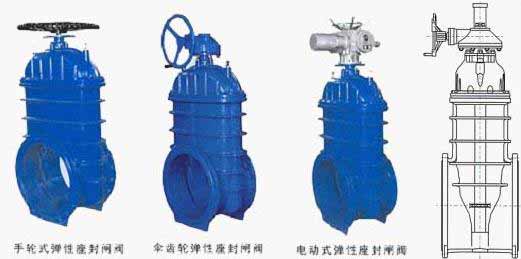

Z545傘齒輪彈性座封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，除具有彈性座封閘閥的優點之外,還具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用尸的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能較好，安全可靠，使用壽命長。可立式或臥式安裝，廣泛應用于給排水系統、污水處理系統、市政建設及礦山、冶金、電廠等行業。
公稱壓力：10～25MPa
工作溫度：0～80"C
法蘭標準：GB/Tl7241.6GB9113
公稱通徑：500～1200mm
適用介質：水、油、氣等
試驗標準：GBl3927APl598
| 名稱 | 材質 |
|---|---|
| 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閘板 | 球墨鑄鐵外覆三元乙丙或丁腈橡膠臟 |
| 內六角螺栓 | 碳化處理 |
| 密封圈 | 三元乙丙或丁腈橡膠 |
| 閥蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閥桿 | 不銹鋼 |
| “O”形密封圈 | 丁腈橡膠 |
| 止推軸承 | 錫青銅 |
| 螺栓 | 碳鋼、合金鋼 |
| 壓蓋 | 球墨鑄鐵、鑄鋼 |
| 防塵罩 | 丁腈橡膠 |
| 手輪 | 可鍛鑄鐵 |
| DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
|---|---|---|---|---|---|---|---|
| L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
| H（手輪） | 1480 | 1665 | 2200 | 2800 | 2800 | 300 | 3000 |
| H（傘齒輪） | 1650 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
| H（電動） | 電動裝置可由用戶指定 | ||||||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z545傘齒輪彈性座封閘閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
